SONY HX-1變裝

使用SONY HX-1己經有一段時間了,對這台相機的功能可說是十分滿意的,
由於常往山林裡跑,常常會有拍攝昆蟲、植物等等的需要,
當昆蟲、植物是小個頭的時候,就會發現SONY HX-1的不足之處,
為了讓SONY HX-1可以擁有更佳的近拍效果,便開始爬文、採礦,
哈!  其實有這種需求的網友還不少吔!
當然,瘋子也很多,各種改裝的手法都有,
有人用CNC加工+陽極處理作出PRO級的轉接環,
也有人用紙板作成套筒來夾住外接鏡頭,
各種花樣都有,
在鑽研各家功夫之後,終於思索出自已的招數,
---以自製的塑膠套筒搭配55mm轉58mm的轉接環---

接上自製轉接環的HX-1

詳細的作法介紹如下:

選用厚度約1mm的塑膠片,顏色以黑色者為佳,並且裁切成10mm*156mm

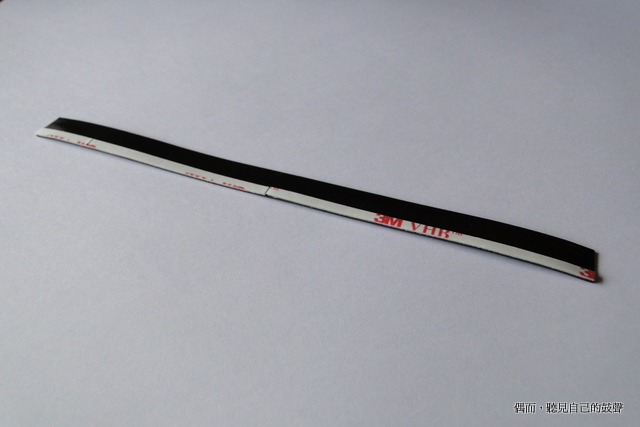

在塑膠片的側邊貼上約3mm寬的雙面膠(選購黑色的比較好)
雙面膠建議使用高黏著性的產品,個人是使用3M的產品,厚度也大約是1mm
這一層雙面膠是要用來黏著塑膠片與轉接環的,
而且還要作為轉接環與HX-1的鏡頭之間的迫緊(Packing),因此還是要選擇高黏著性的產品

將雙面膠的離型紙(光滑且不會黏的那一層紙)撕開一小段,
並且反摺出約30~45度的斜角,這樣在黏著的時候比較方便

4.選用55mm轉58mm的轉接環,並且將撕開離型紙的那一小段黏在轉接環的內面
黏的時候請將塑膠片的邊緣與轉接環的內環前緣對齊

5.接下來先拉開離型紙一小段,再施力黏著一小段
就這樣,一小段、一小段地慢慢黏,

當黏完成一整圈時,塑膠片就變成塑膠套筒了


6.啟動HX-1,讓鏡頭伸出來

7.為了施工的方便,建議將鏡頭伸到最長,然再將塑膠套筒套在鏡頭前端
套的時候,有下列幾點建議:
a.用手握住伸出的鏡頭部份,並且略加施力地將塑膠套筒推入,
b.一點一點地施力頂推,以便擠壓雙面膠,讓塑膠套筒套在鏡頭上,
c.過程中每隔10多秒就zoom一下鏡頭,避免相機休眠而自動回縮鏡頭,鏡頭回縮不僅可能夾傷手指頭,還可能造成鏡頭內部機件的損壞。
d.不要一次套到底,當略有卡緊的感覺時,就將HX-1關機(或切到瀏覽模示) ,讓鏡頭縮回,
這樣才能檢查轉接環與鏡筒之間的間隙,直到轉接環與鏡筒之間只剩下一點點間隙為止,
從上圖中可以看出在轉接環(55->58)與鏡頭(G)之間有一些些的間隙(我故意襯一張黃色的紙)
留下間隙可以確保鏡頭縮回時,轉接環不會與鏡筒發生碰撞,以避免機件損壞的可能,

當轉接環被推到這個位置的時候,雙面膠已經被夾擠在HX-1的鏡頭與轉接環之間,
而(泡棉式)雙面膠的彈性正好可以產生迫緊的作用,讓轉接環與鏡頭達成基本的固定效果,
製作到此,轉接環還沒被確實地固定在鏡頭上,只是套緊固定而已,
考慮將來相機可能需要送回原廠維修,
因此不要使用其他黏膠來黏著,這樣轉接環才能不留痕跡地被拆下,
所以,我們要使用黑色的電火布(絕緣膠帶)來作束緊固定的作用,
大約只要以電火布纏繞3圈左右就好


最後,將電火布截斷並且黏好!
就完工了!~!
裝上鏡頭蓋



這麼一來,HX-1就可以接上任一廠商的58mm的近拍鏡頭了,

以下是一個簡單的測試
標準版

近拍版;拍的是標準版照片中右邊的小苗
 效果還算ok啦!

不過這樣使用近拍鏡拍小物有幾點建議如下:
1.近拍鏡倍數愈高,對焦區愈淺;
   也就是說可以對準距的變化距離很短淺,稍有不慎,就會失焦。
2.使用近拍鏡時鏡頭比較適合切換至望遠端,這樣放大倍數會比較高,而且還可保有自動對焦的功能。以HX-1來說,如果自動對焦無法對焦,可能就是放大倍數過大;或是被攝物不在對焦區中,這時可以先半按快門,再前後移動相機,一般倍數的近拍鏡拍攝距離約在20cm左右,緩慢地前後移動相機幾次,應該就可抓到被攝物了。
